Dekripsi perlengkapan soket
Penyambung pipa yang dikerjakan dengan cara menempa baja bulat atau batangan baja, dihubungkan dengan pengelasan soket (SW), dimana pipa baja dimasukkan ke dalam lubang soket untuk pengelasan. Oleh karena itu, ini disebut "alat kelengkapan soket". Standar produksi utama adalah:ASME B16.11,GB/T14383-2008.
Klasifikasi produk:Jenis alat kelengkapan soket antara lain siku 45 derajat, siku 90 derajat, tee, salib, tee siku 45 derajat, klem pipa soket ganda, klem pipa soket tunggal, tutup pipa, sambungan fleksibel, dudukan pipa cabang, dll. -arah dan empat arah dapat dibagi menjadi diameter yang sama dan diameter yang berbeda; Klem pipa soket ganda juga dapat dibagi menjadi diameter yang sama dan diameter yang diperkecil, dan klem pipa soket ganda dengan diameter yang diperkecil juga dapat diklasifikasikan sebagai konsentris atau eksentrik.
Terutama cocok untuk departemen dan bidang seperti petrokimia, farmasi dan perawatan kesehatan, listrik, dirgantara, industri militer, proteksi kebakaran, metalurgi, pembuatan kapal, gas, tenaga nuklir, dan perlindungan lingkungan yang memerlukan tekanan tinggi dan dimensi yang presisi.
1.Soket siku:Standar yang umum digunakan GB/T14383-93, GB/T14383-2008,ASME B16.11, standar Petrokimia SH3410, standar Kementerian Industri Kimia HG/T21634.
Dibagi menjadi siku soket 45 derajat dan siku soket 90 derajat sesuai dengan bentuknya. Menurut bentuk sambungannya, dapat dibagi menjadi siku soket dan siku berulir. Sesuai standar, spesifikasi siku soket antara lain DN6 DN8,DN10,DN15,DN20,DN25,DN32,DN40,DN50,DN65,DN80,DN100. Spesifikasi pemesanan yang umum digunakan adalah DN15- DN50. Jika ada spesifikasi di luar cakupan, kami dapat berkomunikasi dengan pelanggan untuk desain gambar dan pemrosesan.
Bedakan berdasarkan tingkat tekanan: 3000LB,6000LB,9000LB atau SCH80,SCH160,XXS.
Menurut bentuk pengambilalihannya, dapat dibagi menjadi tee soket dan tee berulir. Secara umum, sesuai dengan kebutuhan pengambilalihan, dapat dibagi menjadi tee dengan diameter yang sama dan tee pereduksi. Sesuai spesifikasi standar, ada DN6 DN8,DN10,DN15,DN20,DN25,DN32,DN40,DN50,DN65,DN80,DN100. Dibagi berdasarkan tingkat tekanan: 3000LB, 6000LB, 9000LB atau SCH80, SCH160, XXS
3. Berbentuk Y tiga arah empat arahIni terutama merupakan jenis aksesori sambungan pipa siku bertekanan tinggi yang dibentuk dengan mencetak dan menempa blanko dari baja bulat atau batangan baja, dan kemudian diproses dengan mesin bubut. Ini adalah jenis alat kelengkapan pipa seri soket palsu. Lingkup aplikasi: pipa tekanan dalam minyak bumi, kimia, perkapalan, proteksi kebakaran, makanan, tenaga nuklir, tenaga panas dan industri lainnya.
4. Penjepit pipaadalah aksesori yang umum digunakan dalam sambungan pipa industri. Ini adalah pipa pendek, juga dikenal sebagai sambungan luar, yang digunakan untuk menghubungkan dua pipa. Klem pipa tempa dibentuk dengan memanaskan dan menempa batangan baja atau batangan bundar, lalu memasangkannya pada mesin bubut. Menurut bentuk pengambilalihannya, dapat dibedakan menjadi klem pipa soket dan klem pipa berulir, dan dapat juga dibagi lagi menjadi klem pipa soket tunggal, klem pipa soket ganda, klem pipa berulir tunggal, dan klem pipa berulir ganda.
Penggunaan struktur soket pada penjepit pipa mengurangi biaya sambungan pipa, membuat pemasangan, penggunaan, dan pemeliharaan menjadi sangat nyaman, sekaligus memiliki kemampuan pencegahan kebocoran yang sangat tinggi. Karena kemudahan penggunaannya, banyak digunakan dalam konstruksi sipil, industri, pertanian dan bidang lainnya.
Standar manufaktur utama umumnya mencakup GB/T14383 ASME B16.11,BS 3799.
5.Tutup pipaNama lainnya antara lain head, plug, cap, pipe cover, dan blind head. Ada dua jenis koneksi: soket dan berulir. Tutup soket dilas ke ujung pipa, dan tutup berulir dipasang pada ulir luar ujung pipa untuk menutupi fitting pipa. Tutup pipa tempa dibagi menjadi tutup pipa las soket dan tutup pipa berulir sesuai dengan bentuk sambungannya, keduanya digunakan untuk menutup pipa dan memiliki fungsi yang sama dengan sumbat. Standar produksinya adalah GB/T14383 ASME B16.11.
6. Steker pipadigunakan di ujung pipa untuk mencegah kebocoran dan memberikan efek penyegelan. Ada tipe heksagonal dan segi empat, dengan benang NPT yang paling umum.
7. Selongsong Kepala Hex aJuga dikenal sebagai sambungan ulir internal dan eksternal kepala heksagonal. Umumnya diproses dengan memotong dan menempa batang heksagonal, dan merupakan aksesori yang umum digunakan untuk mengurangi pipa berulir. Ini memainkan peran yang sangat diperlukan dalam sambungan pipa. Karena bentuknya yang heksagonal, mudah untuk diperkuat dan dikencangkan, dan ada banyak jenis benang yang digunakan untuk sambungan, yang paling umum adalah sambungan benang NPT RC.
8. Tabung penyusutan, juga dikenal sebagai pengurangan korsleting, dapat bersifat konsentris atau eksentrik. Puting Swaged Konsentris Puting Swaged Eksentrik.
Umumnya digunakan dalam teknik pipa, fitting untuk menyambung pipa dengan diameter berbeda. Terdapat perbedaan bentuk sambungan antara sambungan ulir butt welded. Terutama cocok untuk departemen dan bidang seperti petrokimia, farmasi dan perawatan kesehatan, listrik, dirgantara, militer, pemadam kebakaran, metalurgi, pembuatan kapal, gas, tenaga nuklir, dan perlindungan lingkungan yang memerlukan tekanan tinggi dan dimensi presisi Standar MSS SP Amerika-95 Standar Petrokimia SH/T3419.
9.saluran keluarjuga dikenal sebagai kursi cabang, kursi pelana, sambungan pipa berbentuk pelana. Ada tiga jenis sambungan: las butt, las soket, dan sambungan berulir.
Terutama digunakan untuk memperkuat sambungan pipa cabang, menggantikan penggunaan jenis sambungan pipa cabang seperti tee pereduksi, pelat penguat, dan penguatan bagian pipa. Ini memiliki keunggulan luar biasa seperti keamanan dan keandalan, pengurangan biaya, konstruksi sederhana, saluran aliran menengah yang ditingkatkan, standarisasi seri, dan pemilihan desain yang nyaman. Ini semakin banyak digunakan pada pipa bertekanan tinggi, bersuhu tinggi, berdiameter besar, dan berdinding tebal, menggantikan metode sambungan pipa cabang tradisional.
Bagian utama platform pipa cabang terbuat dari tempa berkualitas tinggi, menggunakan bahan yang sama dengan pipa, termasuk baja karbon, baja paduan, baja tahan karat, dll. Dudukan pipa cabang dilas ke pipa utama dan dihubungkan ke cabang pipa atau pipa lainnya (seperti pipa pendek, sumbat, dll), instrumen, dan katup. Standar manufaktur yang umum digunakan untuk stasiun cabang mencakup MSS SP-97 dan GB/T19326.
10. Persatuanjuga dikenal sebagai union atau union, ini adalah konektor pipa yang umum digunakan yang dapat dengan mudah dipasang dan dibongkar. Ini terutama terdiri dari tiga bagian: mur, kepala awan, dan sambungan datar.
Konektor pipa dikerjakan dengan menempa baja bulat atau batangan baja. Bentuk sambungannya meliputi pengelasan soket dan sambungan berulir. Pengelasan soket adalah proses memasukkan pipa baja ke dalam lubang soket untuk pengelasan, oleh karena itu disebut “sambungan soket”. Sambungan berulir adalah proses memasang pipa baja ke dalam lubang sekrup untuk penyambungan, dan ada juga bentuk sambungan berulir eksternal. Oleh karena itu, disebut "sambungan berulir" dan standar manufaktur utamanya adalah MSS SP-83.
Sambungan fleksibel banyak digunakan untuk menyambung pipa dengan diameter berbeda, serta untuk menyambung instrumen, katup, dan pipa. Terutama cocok untuk departemen dan bidang seperti petrokimia, farmasi dan perawatan kesehatan, listrik, dirgantara, industri militer, proteksi kebakaran, metalurgi, pembuatan kapal, gas, tenaga nuklir, dan perlindungan lingkungan yang memerlukan tekanan tinggi dan dimensi yang presisi.

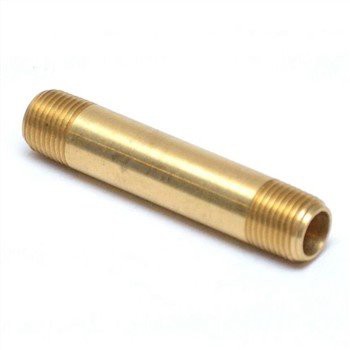

11. Puting Pendek Berulir.Bagian pendek berulir adalah aksesori yang umum digunakan dalam sambungan pipa industri, dibagi menjadi bagian pendek berulir tunggal (single thread) dan bagian pendek berulir ganda (double thread).
Benangnya mematuhi standar Amerika ASME B16.11 dan standar nasional GB/T14626, dan benang NPT dan RC biasanya digunakan. Gambar produksi mengacu pada: Bagian pendek ulir kepala tunggal - nomor gambar HGS04-04-01-1; Bagian pendek benang berkepala ganda - nomor gambar HGS04-04-02-1.
